Nvidia może już używać nowych złącz zasilania; szybka reakcja

Zaledwie dwa dni wcześniej pisaliśmy o zmodernizowanym złączu 12VHPWR, a wygląda na to, że Nvidia już stosuje ulepszone gniazda zasilania w niektórych kartach graficznych. W Nvidia GeForce RTX 4070 Founders Edition i niektórych modelach partnerów (np. od MSI) można spotkać złącze, które wygląda jak 12V-2x6 – ma cofnięte piny sygnałowe, jak w specyfikacji PCI-SIG CEM 5.1 (12VHPWR opisuje CEM 5.0).

12V-2x6 już w użyciu?

Serwis VideoCardz informuje, że część egzemplarzy GeForce RTX 4070 posiada zmodyfikowane wtyczki zasilania, które przypominają nowy standard 12V-2x6. Mowa o tych modelach, które nie stosują starego typu złącza 8-pinowego.

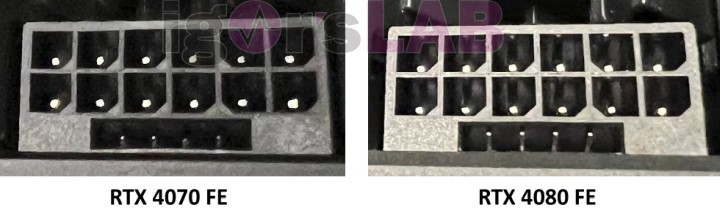

Porównanie gniazd zasilania RTX 4070 i RTX 4080. Źródło: VideoCardz / Igor's Lab

Jak widać na powyższym kolarzu zdjęć, dwa różne modele kart graficznych wersji Founders Edition, RTX 4070 i RTX 4080, mają odmienne typy gniazda zasilania. Nie można jednoznacznie potwierdzić, aby ten pierwszy korzystał z 12V-2x6, gdyż nowy standard nie wszedł jeszcze do użycia (nową wtyczkę można poznać po symbolu „H++” na obudowie). Widocznie Nvidia jednak musiała wiedzieć wcześniej, jakie zmiany należy wprowadzić w gnieździe 12VHPWR i zdecydowała się zastosować je szybciej.

Stopnie mocy zasilania wg. pinów sygnałowych

Dlaczego odległość pinów sygnałowych ma takie znaczenie? Odpowiednia kombinacja ich połączeń decyduje o możliwej mocy, na której przesyłanie mogą pozwolić układy zasilające. Możliwości standardu 12V-2x6 prezentuje poniższa tabelka:

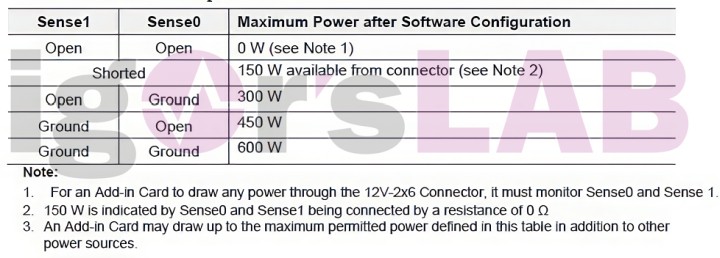

Kombinacje pinów sygnałowych złącza 12V-2x6. Źródło: Igor's Lab

Jak widać oba piny podłączone oznaczają pełną moc standardu – 600 W. W przypadku niewystarczającego dociśnięcia wtyczki 12VHPWR złącza sygnałowe zostaną prawidłowo zwarte, ponieważ są dłuższe. A na jednej z linii zasilania może brakować styku lub być on niewystarczający. To z kolei prosta droga do kłopotów w postaci przegrzewania się wtyczki lub nawet topienia jej obudowy.

W nowym standardzie 12V-2x6 piny sygnałowe i zasilania są niemal w tym samym miejscu zakończone. To oznacza, że w przypadku nieprawidłowego wetknięcia wtyczki w gniazdko karty oba rodzaje styków nie zostaną podłączone. A brak odpowiedniego styku pinów „sense 0 i 1” wyłączy układy zasilania lub ograniczy ich moc. I być może w ten sposób zapobiegnie uszkodzeniu urządzenia. Czy standard 12V-2x6 powinien zostać zastosowany jak najszybciej? Napiszcie w komentarzach.
