To może być koniec problemów z płonącymi wtyczkami zasilania kart graficznych

Znany youtuber technologiczny Igor’s Lab opisał zmiany w standardzie wtyczki 12VHPWR, która jest używana do zasilania kart graficznych. Konsorcjum PCI-SIG (Peripheral Component Interconnect Special Interest Group) przygotowało nową aktualizację CEM 5.1 (PCI Express Card Electromechanical Specification Revision 5.1) dla złącza o mało wdzięcznej nazwie 12V-2x6. Choć można powiedzieć, że jest to „12VHPWR plus”, zakres zmian może pozwolić wyeliminować wady, dobrze znane wielu posiadaczom RTX 4090.

„12VHPWR”, ale bez wad

Nowe złącze o nazwie 12V-2x6 ma być używane w zasilaniu kart graficznych i to nie tylko najmocniejszych, ale także tych pobierających mniej prądu, co może zabrzmieć jak zła wiadomość dla niektórych graczy. Nowy układ pinów sygnałowych pozwoli rozpoznawać także pobór mocy do 150 W, dzięki czemu złącze może trafić także do urządzeń bardziej budżetowych.

Największe różnice można zauważyć w budowie gniazda lutowanego do płyty pcb karty graficznej. Inaczej została opisana długość pinów linii zasilających jak i sygnałowych. W 12VHPWR można zauważyć sporą różnicę w odległości punktu zakończenia styku, podczas gdy w nowym standardzie obie grupy kończą się w zbliżonym momencie.

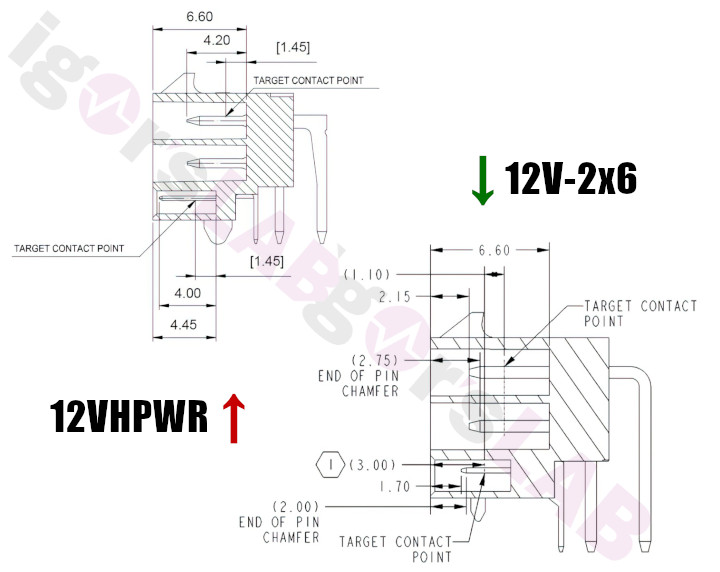

Różnice w budowie gniazd obu standardów. Źródło: Igor's Lab / PCI-SIG

Inaczej też scharakteryzowano długość pinów zasilania, gdzie teraz istotna jest odległość zakończenia od brzegu wtyczki, a nie ich długość. Wymagane miejsce kontaktu styków znajduje się teraz znacznie bliżej końca pinu. Być może pozwoli to zapobiec sytuacjom, gdy przez niedociśniętą wtyczkę narastał opór złącza. Producenci kabli i zasilaczy muszą tak konstruować wtyczki, by złącza „łapały” znacznie wcześniej. Na gnieździe zauważymy inne oznaczenie – „H++”, zamiast „H+”.

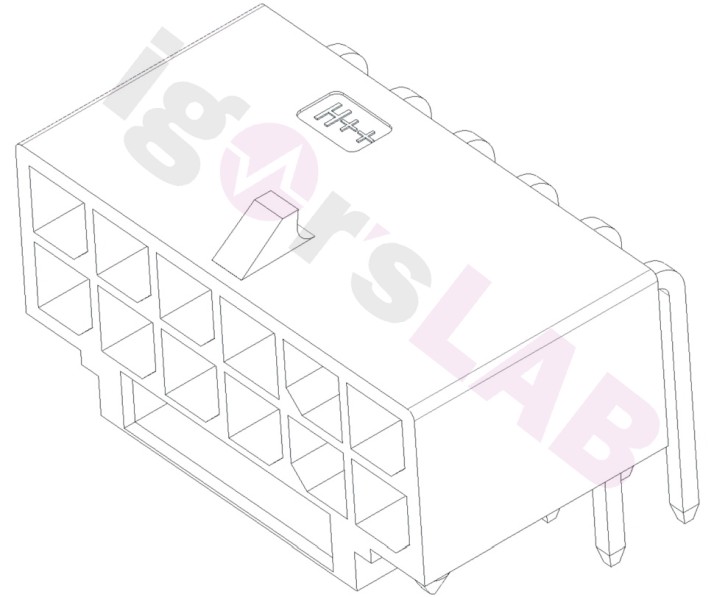

Nowe gniazdo ma inne oznaczenie. Źródło: Igor's Lab / PCI-SIG

Złącze 12V-2x6 również ma zapewnić maksymalnie 55 A prądu łącznie na liniach zasilania, 9,2 A na każdej z nich. Określono, że temperatura gniazda nie powinna wzrosnąć o więcej niż 30 stopni powyżej temperatury otoczenia, przy założeniu wykorzystania wszystkich linii zasilania. We wtyczce widać niewiele zmian, lecz PCI-SIG rekomenduje stosowanie styku firmy NTK, zamiast Astron (do tej pory stosowane były różne rozwiązania).

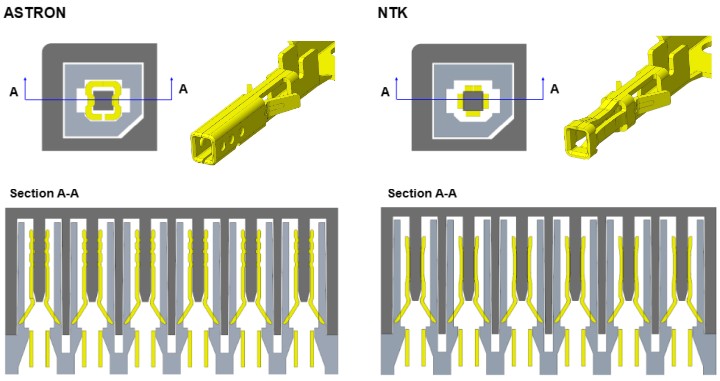

Różnice pomiędzy stykami Astron i NTK. Źródło: Igor’s Lab

Nietrudno zauważyć, które złącze zapewnia lepszą powierzchnię styku. Co ciekawe, w specyfikacji CEM 5.1 łączna moc karty graficznej jest określona na 675 W, czyli zsumowana razem z tym, co może dostarczyć złącze PCIe (600 W + 75 W). Wcześniej było to łącznie 600 W. Czy zmiany we wtyczce zasilania kart pomogą wreszcie uporać się tym palącym problemem? Napiszcie, co o tym sądzicie w komentarzach.
