Gorące wtyczki RTX 4090 - Intel rzuca nowe światło na sprawę

Intel może sugerować źródło problemu z przepalaniem się przejściówek zasilania flagowych kart graficznych Nvidii – w szczególności RTX 4090. Problem dotyczy wtyczek 12VHPWR – przegrzewają się one doprowadzając do termicznego uszkodzenia. Nowe zalecenia w specyfikacji ATX 3.0 dla tego typu połączenia rekomendują specyficzny typ złącza.

Złącze typu 4 Spring

Nvidia stosuje we wtyczkach swoich przejściówek złącza zasilania, które pochodzą od dwóch firm (źródło). Wtyk firmy NTK posiada cztery blaszki, które dociskają bolec (o kwadratowym przekroju) z czterech stron – tzw. 4 Spring. Natomiast Astron dostarcza złącza typu 3 Dimple, w których rolę elementu dociskowego pełni sześć małych wypustek i rozcięcie na blaszce.

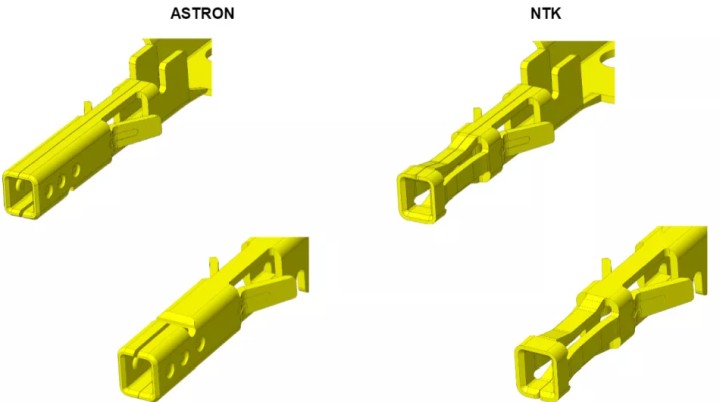

Dwa możliwe rodzaje złącz spotykanych we wtyczkach Nvidii. Źródło: Nvidia

Nawet bez specjalistycznej wiedzy można zorientować się, które rozwiązanie jest lepsze. Lub wręcz – które jest mniej problematyczne w warunkach obciążenia większym prądem (nawet 10A w przypadku RTX 4090). Cztery blaszki wtyku 4 Spring od firmy NTK mogą się dopasować do kształtu bolca i zapewnić zdecydowanie większą powierzchnię zestyku, tak potrzebną, by przenieść duże ilości energii pobieranie przez flagowce Nvidii.

Powiązane:Chcesz by Twoja karta graficzna AMD zużywała mniej prądu? Jest na to sposób

Intel w specyfikacji rekomenduje stosowanie złącz 4 Spring we wtyczkach 12VHPWR. Choć warto wiedzieć, że to nie Intel jest autorem tego standardu – to zadanie specjalnej grupy PCI-SIG, zrzeszającej setki firm technologicznych z całego świata. Niestety w ostatniej aktualizacji specyfikacji 12VHPWR nie uściślono typu złącza, więc nadal standard ten dopuszcza stosowanie takich rozwiązań, jak 3 Dimple.

W przypadku palących wydarzeń z przejściówką Nvidii nie da się ograniczyć przyczyn do niewłaściwego typu wtyku – to także niezbyt fortunne lutowanie i rozkład połączeń. Dla każdego z 12 wtyków zasilających powinien być doprowadzony osobny przewód i najlepiej, aby był on montowany sposobem zaciskowym. U Nvidii jest natomiast 8 kabelków zasilania, przylutowanych jedynie do blaszek. Co wraz z zastosowaniem wtyku firmy Astron stwarza mnóstwo „okazji” do wystąpienia problemów podczas przepływu sporego natężenia.
